안녕하세요.
유성테크 박사원입니다.

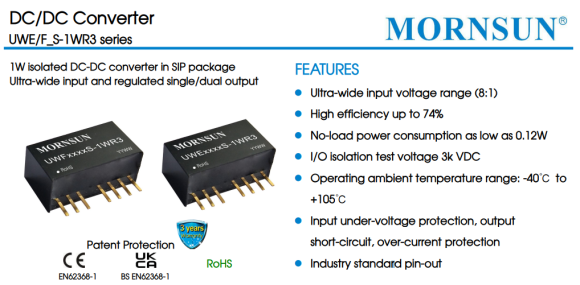

MORNSUN DC/DC Converter UWE/F_S-1WR3 series 를 소개드립니다.
1W isolated DC-DC converter in SIP package.
Ultra-wide input and regulated single/dual output.
SIP 패키징 타입의 1W 절연 DC/DC 컨버터 입니다.
매우 넓은 입력 전압 범위와 regulated 싱글/듀얼 출력 제품입니다.
FEATURES
- Ultra-wide input voltage range (8:1)
- High efficiency up to 74%
- No-load power consumption as low as 0.12w
- I/O isolation test voltage 3k VDC
- Operating ambient temperature range : -40℃ to +105℃
- Input under-voltage protection, Output short-circuit, over-current protection
- Industry standard pin-out
특징으로는
- 매우 넓은 입력 전압 범위 (8:1)
- 74%까지의 높은 효율성
- 0.12w 이하의 무부하 전력 소비
- I/O 절연전압테스트 3k VDC
- 작동 주변 온도 범위 : -40℃ to +105℃
- 입력 저전압 보호, 출력 단락, 과전류 보호
- 산업 표준의 핀 규격

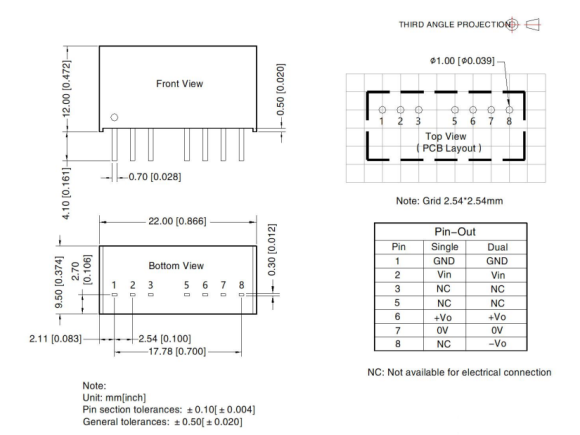

UWE/F_S-1WR3 series 사이즈와 핀-아웃 입니다.
사이즈 : 22.00 x 9.50 x 12.00 mm
제품 선정 시 아래의 Selection Guide를 참고 부탁드립니다.
자세한 사항은 첨부드리는 데이터시트 확인 바랍니다.
UWEF_S-1WR3(MORNSUN_유성테크).pdf
1.13MB
|
Selection Guide
|
|||||||
|
Certification
|
Part No.
|
Input Voltage (VDC)
|
Output
|
Full Load
Efficiency② (%)
Min./Typ.
|
Capacitive
Load③ (µF)
Max.
|
||
|
Nominal
(Range)
|
Max.①
|
Voltage (VDC)
|
Current (mA)
Max.
|
||||
|
ES/BS EN
|
UWE1205S-1WR3
|
12
(4.5-36)
|
40
|
±5
|
±100
|
69/71
|
220
|
|
UWE1212S-1WR3
|
±12
|
±42
|
72/74
|
150
|
|||
|
UWE1215S-1WR3
|
±15
|
±33
|
72/74
|
68
|
|||
|
UWF1205S-1WR3
|
5
|
200
|
69/71
|
470
|
|||
|
UWF1209S-1WR3
|
9
|
111
|
69/72
|
220
|
|||
|
UWF1212S-1WR3
|
12
|
83
|
72/74
|
330
|
|||
|
UWF1215S-1WR3
|
15
|
67
|
72/74
|
220
|
|||
|
NOTE :
① Exceeding the maximum input voltage may cause permanent damage;
② Efficiency is measured at nominal input voltage and rated output load;
③ The specified maximum capacitive load value for positive and negative output
|
|||||||
유성테크는 MORNSUN 제조사의 한국 정식 대리점입니다.
제조사 측과 실시간으로 소통이 가능하며, 인증에 필요한 서류들 지원이 가능합니다.
MOQ는 따로 없으며, 필요 수량만큼 구매 가능하십니다.
경우에 따라서 무상 샘플 지원도 가능한 부분이니 참고하시길 바랍니다.
제품이나 MORNSUN 제조사에 대한 문의 사항은 하기 이메일 및 연락처로 편하게 문의 주시면 됩니다.
문의 사항 있으시면 언제든 편하게 연락 주세요.
유성테크 박사원
Mobile : 010-5237-4182
E-mail : robin@ystch.co.kr
