안녕하세요.

유성테크 박사원입니다.



MORNSUN 제조사의 Isolation DC-DC컨버터

B_XT-1WR3 시리즈를 소개드립니다.

출처 : MORNSUN 홈페이지

분산 전원 공급 시스템에서 절연 전압이 필요한 분야에 사용되며

순수 디지털 회로, 저주파 아날로그 회로, 릴레이 구동 회로 및 데이터 스위칭 회로에 적합한

고정 입력 전압과 조절되지 않은 단일 출력의 1W 절연형 DC-DC컨버터 입니다.



B_XT-1WR3 시리즈의 특징은

연속적인 단락 회로 보호기능

8mA의 낮은 무부하 입력 전류

작동 온도 범위 : -40˚C to +105˚C

최대 85%까지의 높은 효율

작은 SMD 패키지1500VDC 의 I/O 절연전압테스트

산업 규격의 표준 핀-아웃

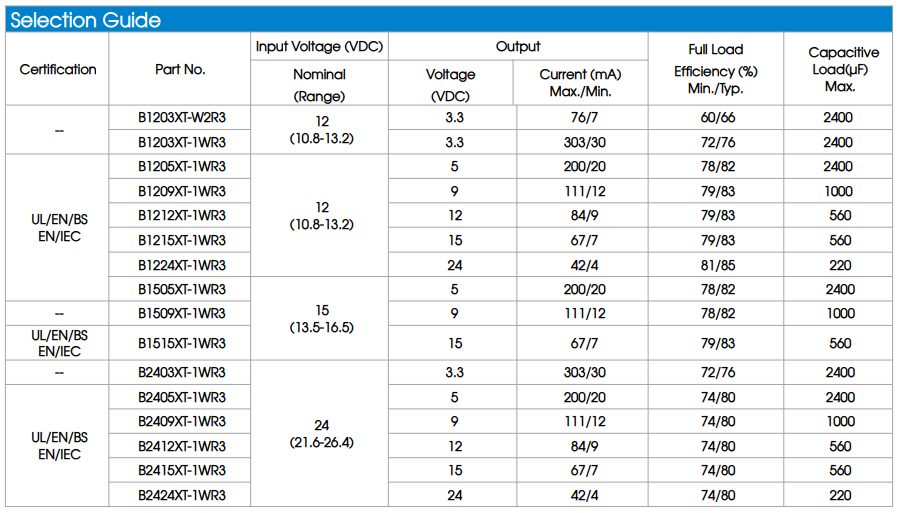

B_XT-1WR3 시리즈는 입/출력 전압에 따라서 나눌 수 있습니다.



입력 전압 : 12VDC / 출력 전압 : 3.3VDC

B1203XT-W2R3

B1203XT-1WR3



입력전압 :15VDC / 출력전압 : 5, 9, 12, 15, 24VDC

B1505XT-1WR3

B1509XT-1WR3

B1512XT-1WR3

B1515XT-1WR3

B1524XT-1WR3



입력전압 : 24VDC / 출력전압 : 3.3, 5, 9, 12, 15, 24VDC

B2403XT-1WR3

B2405XT-1WR3

B2409XT-1WR3

B2412XT-1WR3

B2415XT-1WR3

B2424XT-1WR3

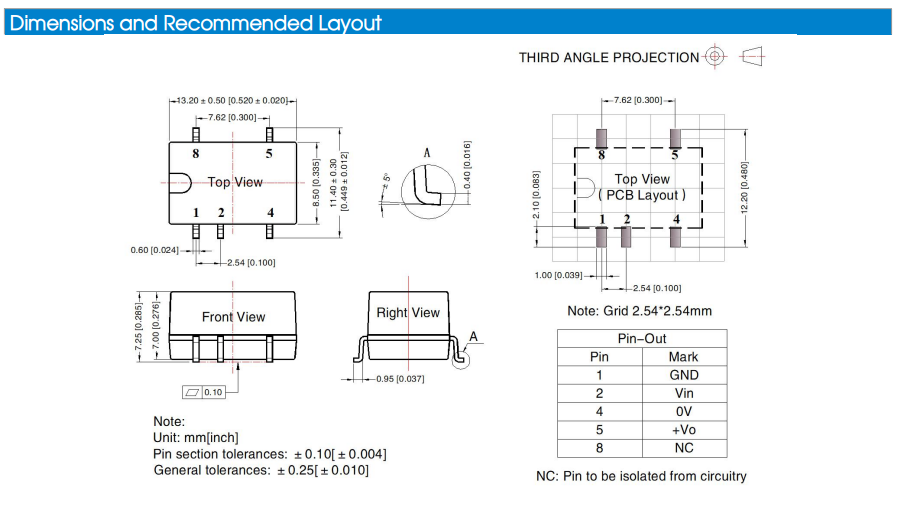

B_XT-1WR3 시리즈 제품의 사이즈는

13.20 x 11.40 x 7.25 mm 입니다.

산업 표준 규격의 핀-아웃 입니다.



B_XT-1WR3 시리즈 제품은 릴-테이프로 포장이 가능하고,

소량의 경우 별도의 패키지로 받으실 수 있습니다.

1개의 릴에 대한 SPQ는 500EA 단위로 구성되어 있습니다.

(SPQ : 주문 가능한 구입 단위 수량)



자세한 스펙은 데이터시트 참고 부탁드립니다.



유성테크 박사원

robin@ystch.co.kr

010-5237-4182



유성테크는 MORNSUN 제조사의 한국 대리점으로

MORNSUN 제조사와 실시간 소통이 가능합니다.

인증서 및 성적서 지원이 가능합니다.



제품 견적, 샘플, 소량구매의 경우 연락처 또는 이메일로 연락주세요.

문의사항 있으시면 언제든지 연락주세요.

감사합니다.
