MORNSUN 제조사의 Isolation DC-DC컨버터

PVxx-27BxxR2 시리즈를 소개드립니다.

출처 : mornsun홈페이지

ESS / 태양광 / 인버터 / 발전기 등 신재생에너지 어플리케이션에서 주로 사용되는

입력전압범위가 매우 넓고, 높은 5~15W의 절연형 DC-DC컨버터입니다.



PVxx-27BxxR2 제품은

기본 타입, 샤시마운팅 타입, 딘레일 마운팅 타입으로 나눌 수 있습니다.​

Horizontal package  - PVxx-27BxxR2

A2C chassis mounting - PVxx-27BxxR2(A2C)

A4C DIN-Rail mounting - PVxx-27BxxR2(A4C)

​

PVxx-27BxxR2 시리즈의 특징은

​

입력전압 최대 1000VDC

100-1000VDC의 10:1 비율 넓은 입력전압범위

작동 온도 범위 : -40˚C to +70˚C

4000VAC 의 높은 I/O 절연전압테스트

높은 효율, 낮은 리플 & 노이즈

입력에 대하여 역극성 보호, 출력에 대하여 단락, 과전압 보호

높은 신뢰성과 긴 수명

PCB 마운팅, 샤시 마운팅, 딘레일 마운팅 가능

PVxx-27BxxR2 제품은 5W / 10W / 15W 로 구분됩니다.

출력 전압은 5 / 9 / 12 / 15 / 24 VDC 가 있습니다.



5W, 5VDC 출력

PV05-27B05R2 (A2C/A4C)



10W, 5 / 9 / 24VDC 출력

PV10-27B05R2 (A2C/A4C)

PV10-27B09R2 (A2C/A4C)

PV10-27B24R2 (A2C/A4C)



15W, 12 / 15 / 24VDC 출력

PV15-27B12R2 (A2C/A4C)

PV15-27B15R2 (A2C/A4C)

PV15-27B24R2 (A2C/A4C)



Horizontal package 의 사이즈는

70.0 x 48.0 x 23.5 mm 입니다.

입/출력 핀과 NC핀 총 5핀으로 구성되어 있습니다.

(NC : No Electrical Connection)



A2C chassis mounting 의 사이즈는

96.1 x 54.0 x 32.0 mm 입니다.

입/출력 핀과 NC핀 총 7핀으로 구성되어 있습니다.

(NC : No Electrical Connection)

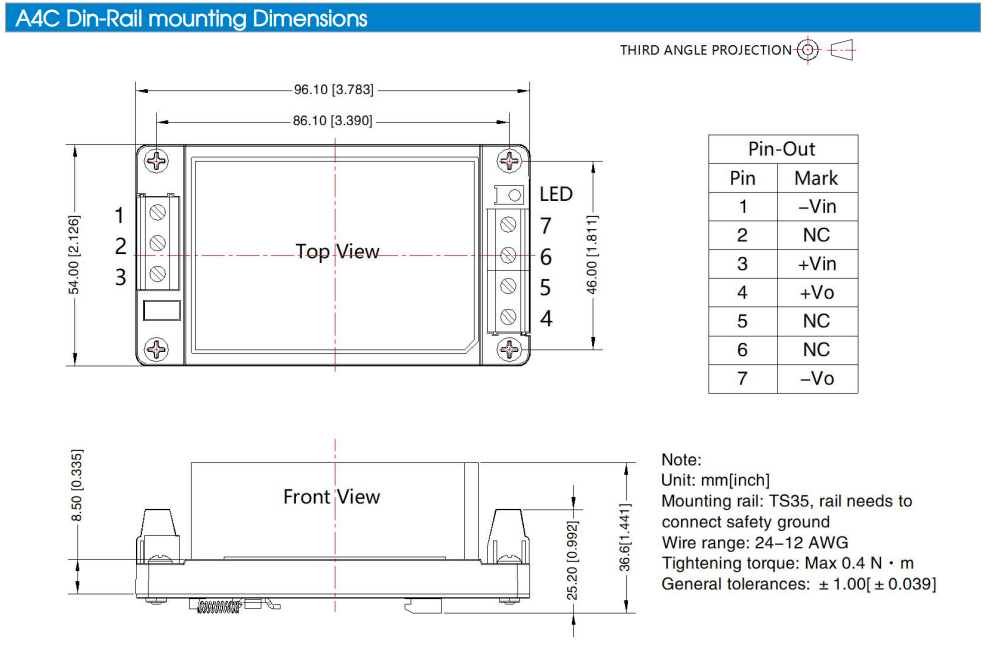

A4C DIN-Rail mounting 의 사이즈는

96.1 x 54.0 x 36.6 mm 입니다.

입/출력 핀과 NC핀 총 7핀으로 구성되어 있습니다.

(NC : No Electrical Connection)





자세한 스펙은 데이터시트 참고 부탁드립니다.
