[유성테크] MORNSUN 450W SMPS, AC-DC컨버터, LM450-12Bxx

안녕하세요.

유성테크 박사원입니다.



MORNSUN 제조사의 Enclosed SMPS

LM시리즈, 450W, LM450-12Bxx를 소개드립니다.

LM시리즈 중에서 많이 사용하시는 용량으로 450W입니다.

출처 : MORNSUN 홈페이지

LM시리즈는

Enclosed(Metal Hosuing) 으로 되어있습니다.

LM450-12Bxx 제품은

단자 커버 옵션과 절연 보호 코팅 옵션 2가지가 있습니다.

LM450-12Bxx-C (Terminal Cover)

LM450-12Bxx-Q (Conformal Coating)

제품명 뒤에 -C, -Q로 표기됩니다.



LM450-12Bxx 의 특징을 알아보겠습니다.



176-264VAC or 240-373VDC 입력전압

같은 단자를 사용하여 AC or DC 입력 가능

-30˚C ~ +70˚C 범위에서 작동 가능

매우 낮은 대기전력 소모<0.75W @230VAC

전원 켜짐 LED표시기

3000VAC 까지 I/O 절연테스트

출력의 단락, 과전압, 과전류, 과온도 보호기능

내장형 DC팬

UL/IEC62368에 따른 안전성



LM450-12Bxx 제품은

출력전압(12 / 15 / 24 / 27 / 36 / 48VDC)에 따라서 6가지로 나누어 집니다.

LM450-12B12

LM450-12B15

LM450-12B24

LM450-12B27

LM450-12B36

LM450-12B48

출력전압은 약 10% 내외로 조정이 가능합니다.



LM450-12Bxx 제품의 크기는

215.00mm * 115.00mm * 30.00mm 입니다.

핀 구성은

입력핀 2개

출력핀 6개

접지핀 1개

총 9핀으로 구성됩니다.

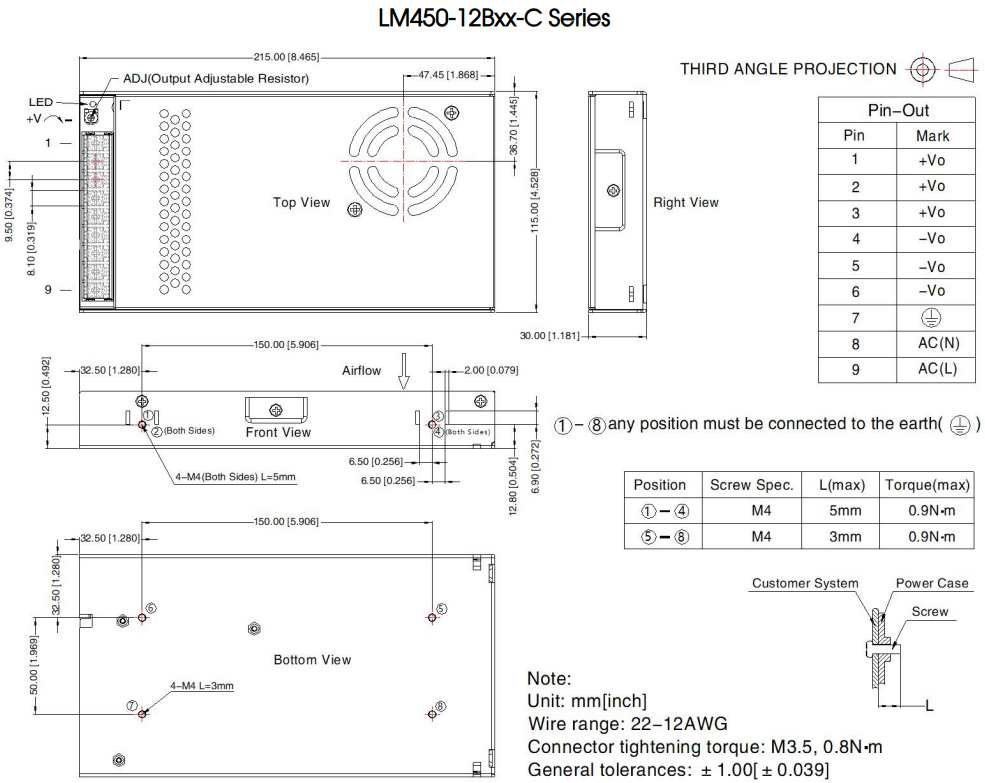

LM450-12Bxx-C 의 사이즈, 핀 구조는 동일합니다.



자세한 스펙은 데이터시트 참고 부탁드립니다.



유성테크 박사원

robin@ystch.co.kr

010-5237-4182



유성테크는 MORNSUN 제조사의 한국 대리점으로

MORNSUN 제조사와 실시간 소통이 가능합니다.

인증서 및 성적서 지원이 가능합니다.



제품 견적, 샘플, 소량구매의 경우 연락처 또는 이메일로 연락주세요.

문의사항 있으시면 언제든지 연락주세요.

감사합니다.
