[유성테크] ADLER ESS Fuse AHE aR# 1500 Vdc Fuse

안녕하세요.

유성테크 박사원입니다.



오늘 소개드릴 Fuse는 Adler 제조사의 ESS용 Fuse인 AH시리즈 입니다.

AHE aR 2# 1500 Vdc Fuse

• AHE aR 2# 1500 Vdc Bolted Blade Fuse
• AHE aR 2# 1500 Vdc Flush End Fuse
• AHE aR 2# 1500 Vdc DIN Blade Fuse
• AHE aR 2# 1500 Vdc Bolted Blade (Customize) Fuse
• AHE aR 2# 1500 Vdc Bolted Blade (Customize) Fuse

AH Series FEATURES

• Application : Industrial ESS
• Rated Voltage : 1500Vdc
• Amperage Rating : 200-800A
• Breaking Capacity : 250kA
• Time Constant : 3~5ms
• Class Type : aR
• Ref. standard : IEC 60269-1 / IEC 60269-4
• Certification : UL, TUV
• Environmental : RoHS Compliant / REACH declaration available upon request
• Advantage : Strong current limiting capacity
• AHE Serise PN in this datasheet is without microswitch, The microswitch is optional. PN:MS0003

AH 시리즈의 특징

• 응용 분야 : 산업용 ESS
• 정격 전압 : 1500Vdc
• 정격 전류 : 200A-800A
• 차단 용량 : 250kA
• 시간 상수 : 3-5ms
• 클래서 유형 : aR
• 참조 기준 : IEC 60269-1 / IEC 60269-4
• 인증 : UL, TUV
• 환경 : RoHS 준수 / REACH 요청 시 가능
• 장점 : 강력한 전류 제한 용량
• AHE 시리즈 PN의 데이터시트에는 마이크로 스위치가 없음, 마이크로 스위치는 옵션입니다. PN:MS0003

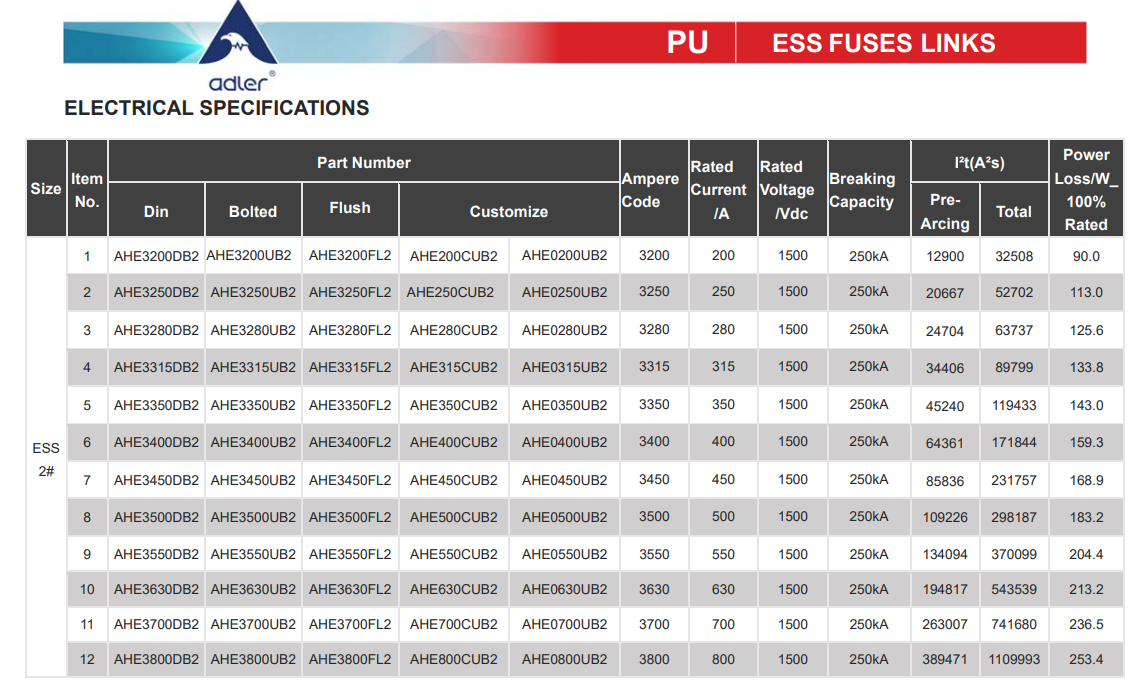

AH시리즈는 정격 전류 : 200A - 800A 까지 총 12가지의 제품이 있습니다.

1. Rated Current : 200A
2. Rated Current : 250A
3. Rated Current : 280A
4. Rated Current : 315A
5. Rated Current : 350A
6. Rated Current : 400A
7. Rated Current : 450A
8. Rated Current : 500A
9. Rated Current : 550A
10. Rated Current : 630A
11. Rated Current : 700A
12. Rated Current : 800A

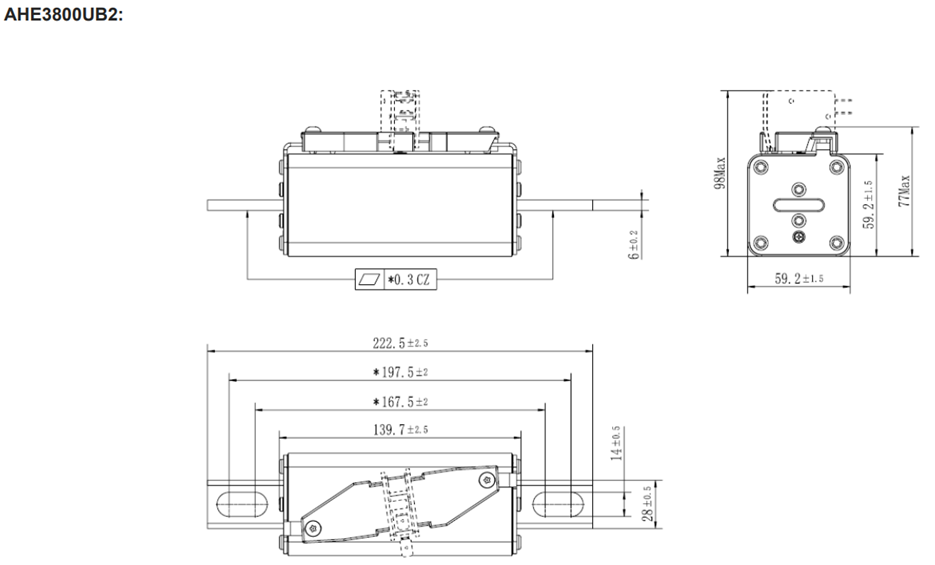

DIN Blade Fuse /  Bolted Blade Fuse

DIN Blade Fuse / Bolted Blade Fuse 사이즈 입니다.

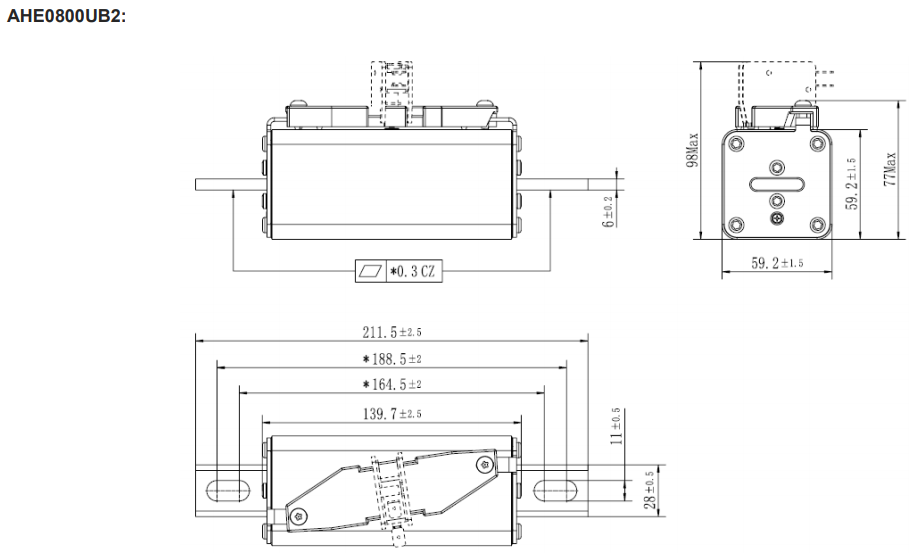

Flush End Fuse / Bolted Blade (Customize) Fuse / Bolted Blade (Customize) Fuse

Flush End Fuse / Bolted Blade (Customize) Fuse / Bolted Blade (Customize) Fuse 사이즈 입니다.



AHE aR 2# 1500 Vdc Fuses.pdf

0.38MB



이외의 자세한 사항은 첨부드린 데이터시트를 확인 부탁드립니다.

감사합니다.



유성테크 박사원

robin@ystch.co.kr

010-5237-4182



유성테크는 ADLER 제조사의 한국 대리점으로

ADLER 제조사와 실시간 소통이 가능합니다.



제품 견적, 샘플, 소량구매의 경우 연락처 또는 이메일로 연락주세요.

문의사항 있으시면 언제든지 연락주세요.

감사합니다.
