[전기·전자] AC/DC컨버터란?

AC/DC 컨버터란?

출처:https://www.rohm.co.kr/

AC(교류전압)를 DC(직류전압)으로 변환하는 기기입니다.

우리가 사용하는 전기는 상용 220V(AC, 교류)전압인 반면에 대부분의 전기제품은 3.3V, 5V 등의 전압이 사용됩니다.

제품을 사용하기 위하여 AC(교류전압)을 DC(직류전압)으로 변환하여야 합니다.

DC(직류전압)으로 변환 뒤 동작이 가능한 전압 범위에 맞게 전압을 변환해줘야 합니다.

트랜스 방식과 스위칭방식으로 나누어집니다.

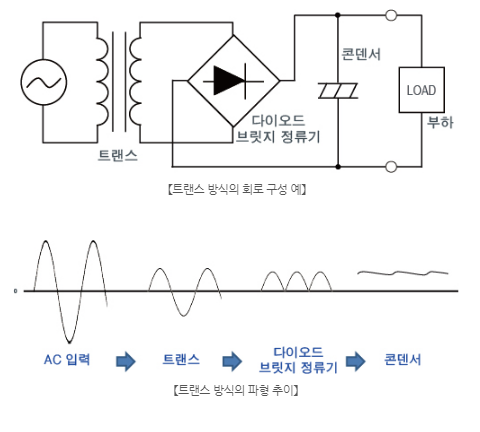

먼저 트랜스 방식은

입력AC전압을 트랜스를 사용하여 적당한 AC전압으로 강압합니다. (ex AC 220V->AC 10V)

트랜스의 권선비에 따라 전압이 설정됩니다.

트랜스를 통하여 강압된 AC전압을 다이오드 브릿지 정류기에서 전파 정류하여 맥류 DC로 변환합니다.

그리고 마지막 콘덴서를 통해 평활하여 리플이 작은 DC전압을 출력하는 가장 정통적인 AC/DC변환 방식입니다.



출처:로옴세미컨덕터코리아

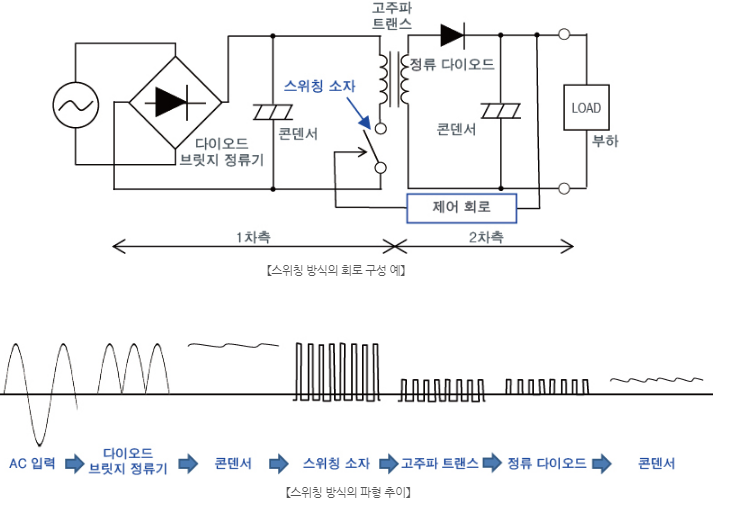

스위칭 방식은

입력 AC전압을 그대로 다이오드 브릿지에서 정류하고, 콘덴서를 통하여 맥류 DC로 평활합니다.

높은 DC전압을 스위칭 소자의 On/Off를 통하여 chopping하고,

고주파 트랜스에서의 강압을 통하여 2차측으로 전달합니다. 이때 chopping된 파형은 구형파가 됩니다.

2차측에서는 강압된 구형파를 정류 다이오드로 반파정류한 후, 콘덴서를 통하여 평활하고 DC전압으로 출력합니다.

출처:로움세미컨덕터코리아

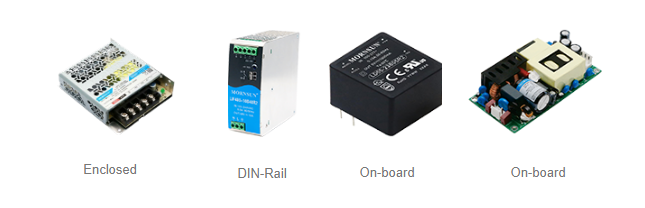

Enclosed, DIN-Rail, On-board 타입으로 구분될 수 있다.

출처:https://www.mornsun-power.com/



쉽게 말해서 우리가 사용하는 220V의 AC전압을 전자기기가 필요로하는 DC전압으로 변환해주는 장치이다.
